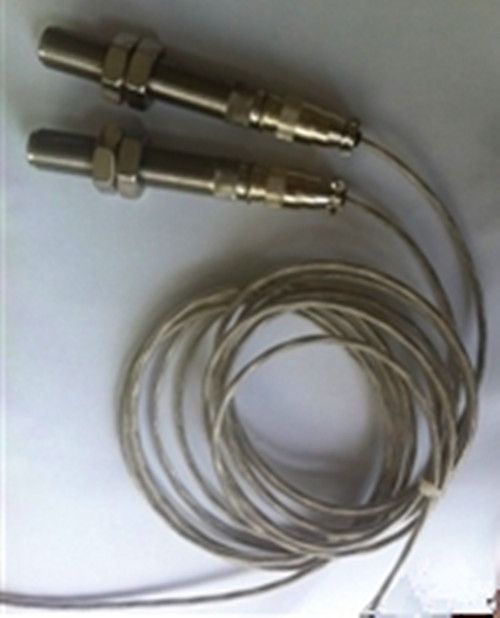

SZMB-9-B
防暴磁電轉速傳感器能將轉角位移轉換成電信號供計數器計數。非接觸就能測量各種導磁材料如：齒輪、葉輪、帶孔（或槽、螺釘）圓盤（或軸）的轉速及線速度。
工作原理
傳感器由鐵芯、磁鋼、感應線圈成。妝鐵芯端面近處有轉動的導磁齒輪（帶槽的軸或圓盤等）時，由于磁路中磁阻的變化，在感應線圈內產生感應電動勢，輸出近似正弦波電信號，經齊納安全柵（防爆元件），供計數器計數。
技術參數
輸出波形：近似為正弦波（≥50r/min時）
輸出信號幅值：50r/min時≥300mV
傳感器鐵蕊和被測齒輪齒頂間隙δ=0.5mm
被測齒輪模數m=2，齒數Z=60
材料電工鋼信號
幅值大小，與轉速成正比，與鐵蕊和齒輪頂間隙的大小成反比
測量范圍：50～5000Hz
使用時間：連續使用
環境溫度：-20 ～ +60℃
輸出形式：X12K4P四蕊插頭
外形尺寸：φ16×（L+32）
重 量：285g
防爆標志：ibⅡBT4
傳輸線最大長度：10m
