CS-3轉速傳感器

  1.簡介
    齒輪轉速傳感器采用磁敏效應，當金屬齒經過齒輪傳感器前端時，引起磁場變化，傳感器元件檢測到磁場變化，并轉換成一個交變電信號，傳感器內置電路對該信號進行放大、整形，輸出良好的矩形脈沖信號，測量頻率范圍更寬，輸出信號更精確穩定，安裝簡單，防油防水，已在電力、汽車、航空、紡織、石化等測速領域得到廣泛應用

  2.技術參數
● 工作電壓：5～24V
● 測量范圍：0～20KHz
● 測速齒輪形式：模數2 ～ 4（漸開線齒輪）
● 輸出信號：方波，其峰峰值等于工作電源電壓幅度，與轉速無關，最大輸出電流20mA

● 工作溫度：-30 ～+70℃
●規格：Φ16傳感器
● 安裝間隙：1～2mm
● 重 量：約120

  3．訂貨指南
訂貨代 號：CH-ZS-06-A□□-B□□
傳感器長度：A□□
0 1：65mm
0 2：117mm
0 3：148mm

螺紋：B□□

0 1：φ10     0 2：φ12       0 3：φ16       0 4：φ18×1

         如圖 表示117mm長的CS-3形傳感器。

                   CS-3轉速傳感器接線圖

4．測速齒輪

    齒輪材料采用導磁率大的金屬材料，如45鋼。

    齒形為漸開線齒形，齒與齒間的間距及齒的寬度對測速影響較大，當齒與齒的間距過小時，可能導致傳感器無輸出，嚴重影響測量，因此齒形要按要求加工。

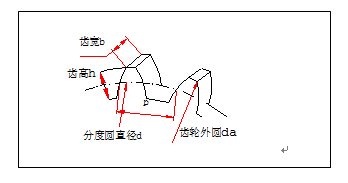

                                                    測速齒輪結構圖

    齒輪模數 ：2 ~ 4     齒寬b：大于5mm
